Le mur et le format réel du panneau

Comparez le quadrillage et le minimum par surface

Le quadrillage garde les panneaux dans le même sens, sans réutiliser les chutes. Le minimum par surface est seulement une borne de calcul : il ne valide ni les découpes ni une quantité à commander.

Saisissez des mètres, avec une virgule ou un point et jusqu’à deux décimales. Cet outil accepte de 0,01 à 1 000 m par dimension. Les valeurs préremplies illustrent le guide.

Le rectangle à couvrir
Le format utile du panneau

Vérifiez les dimensions après assemblage et le haut du modèle concerné. Le format 1 × 1 m est un exemple, pas une dimension commune à tous les panneaux.

Le calcul interactif nécessite JavaScript. Vous pouvez aussi utiliser les formules ci-dessous.

Les formules et les vérifications avant commande

Colonnes = largeur du mur ÷ largeur du panneau, arrondi à l’entier supérieur. Rangées = hauteur du mur ÷ hauteur du panneau, arrondi à l’entier supérieur. Quadrillage sans réemploi = colonnes × rangées. Minimum théorique par surface = surface du mur ÷ surface d’un panneau, arrondi à l’entier supérieur.

Aucune rotation, ouverture, réservation, sous-module ni marge n’est ajouté ou déduit. La borne par surface ne démontre pas que les morceaux entrent dans le plan. Le quadrillage lui-même suppose des découpes et des fixations compatibles avec le modèle. Vérifiez le sens, les attaches, les raccords et le conditionnement vendu.

Dessinez les morceaux réellement réutilisables avant de réduire le quadrillage. Aucun de ces deux nombres ne remplace un plan validé pour le panneau choisi.

Le nombre de panneaux d’un mur végétal se calcule avec leur format utile et l’agencement des pièces. Diviser la surface du mur par celle d’un panneau donne un minimum théorique, pas une commande validée. Il reste à placer les morceaux dans le bon sens, avec des bords qui pourront être assemblés et fixés.

Relever les bonnes dimensions

Mesurez la zone à couvrir, ses retours et les obstacles. Vérifiez le format exact du panneau choisi, les éventuels sous-modules et les dimensions après assemblage. Tous les panneaux ne mesurent pas un mètre de côté.

Tracez les prises, trappes, enseignes et accès à préserver. Un trou au milieu du mur ne produit pas automatiquement une économie : la chute n’est utile ailleurs que si ses dimensions, son sens et sa grille le permettent.

Exemple choisi : un mur de 2,40 × 1,80 m

Simulation géométrique : prenons, uniquement pour cet exemple, des panneaux de 1 × 1 m. Supposons que les coupes décrites puissent être réalisées et fixées en conservant le haut. Ce n’est pas la prescription d’un modèle commercial.

  • Surface du mur : 2,40 × 1,80 = 4,32 m².
  • Premier quadrillage sans réemploi : 3 colonnes × 2 rangées = 6 panneaux.
  • Minimum par surface : 4,32 arrondi à l’entier supérieur = 5 panneaux, à vérifier par un plan.

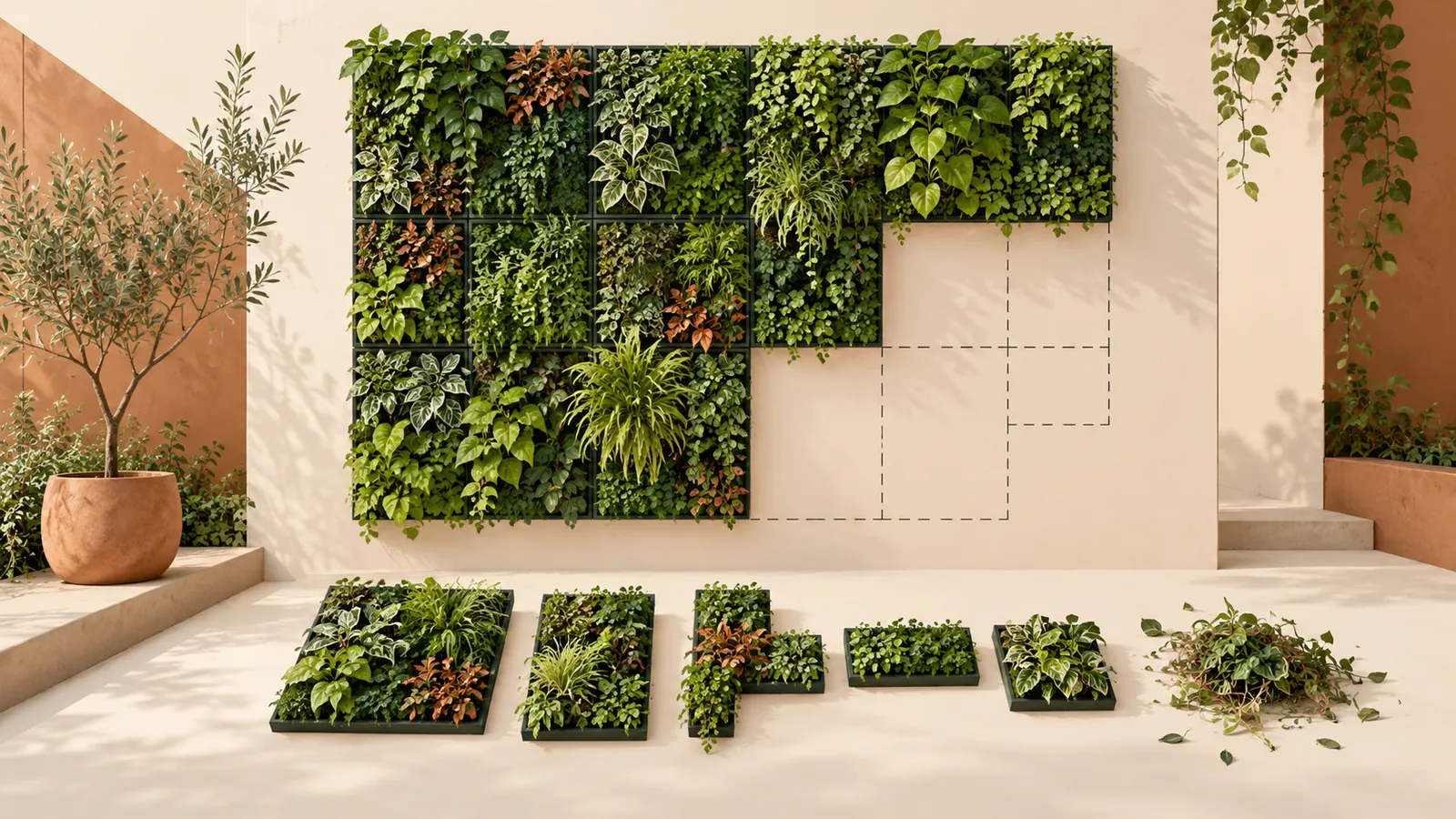

Comment cinq panneaux peuvent remplir ce dessin

Sur la première rangée, placez deux panneaux de 1 × 1 m et une bande de 0,40 × 1 m. Sur la seconde, placez deux pièces de 1 × 0,80 m et une bande de 0,40 × 0,80 m.

Les quatre grandes pièces utilisent quatre panneaux. Les deux bandes de 0,40 m se découpent côte à côte dans un cinquième, sans rotation. La matière utile reste 4,32 m² ; les chutes totalisent 5 − 4,32 = 0,68 m².

Le plan démontre une possibilité géométrique. Il ne prouve pas que le panneau choisi accepte ces découpes ni que les attaches restantes suffisent. Si une de ces conditions échoue, il faut refaire le plan et la quantité.

Le conseil de Geoffrey

Dans sa démonstration, Geoffrey rappelle de conserver le sens pendant les découpes et de tenir compte des bords qui s’assemblent. Dessinez donc chaque morceau avec une flèche vers le haut et ses points de raccord. Une chute qui entre seulement en la retournant n’est pas validée.

Découper une grille en gardant le sens et les raccordsYouTube se charge uniquement à votre demande
À partir de 2 min 28, Geoffrey montre l’ajustement du support et rappelle le sens du panneau. Cette séquence complète le calcul ; elle ne valide pas les dimensions de la simulation. Voir sur YouTube.

Avant commande, relisez aussi la méthode pour fixer les morceaux au support et finir leurs raccords. Comptez séparément la structure, les fixations et les éléments complémentaires réellement nécessaires.

Les questions qui restent

Faut-il toujours ajouter un pourcentage de marge ?

Pas automatiquement. Comptez les réserves justifiées par les coupes, les raccords et le conditionnement. Une marge forfaitaire ne remplace pas le dessin.

Peut-on déduire toutes les chutes de la commande ?

Seulement celles qui ont une destination précise sur le plan et restent compatibles avec le sens, la finition et la fixation.

Les sous-modules réduisent-ils forcément le nombre de panneaux ?

Ils peuvent améliorer l’agencement, mais il faut connaître leur format et le conditionnement vendu. Refaire le plan est nécessaire pour mesurer le gain réel.

Un conseil adapté à votre situation.

Le support, le matériel et l’usage peuvent changer la méthode. Consultez les prescriptions du produit et transmettez les dimensions et les photos de votre projet en cas de doute.
